Pernos Nelson Stud
(Conectores, de corte, de tipo Nelson Stud)
Descripción, función y modo de uso
de los pernos Nelson Stud

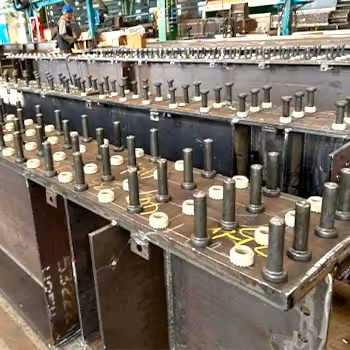

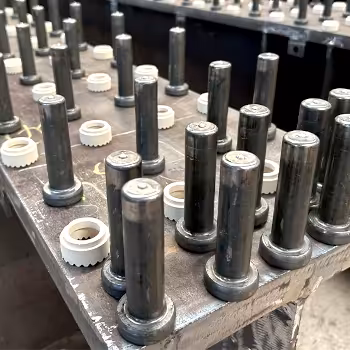

Los pernos Nelson Stud son conectores de corte utilizados en estructuras metálicas compuestas (acero–hormigón), diseñados para transferir esfuerzos de corte entre vigas metálicas y losas de concreto, logrando que ambos elementos trabajen como una sola unidad estructural.

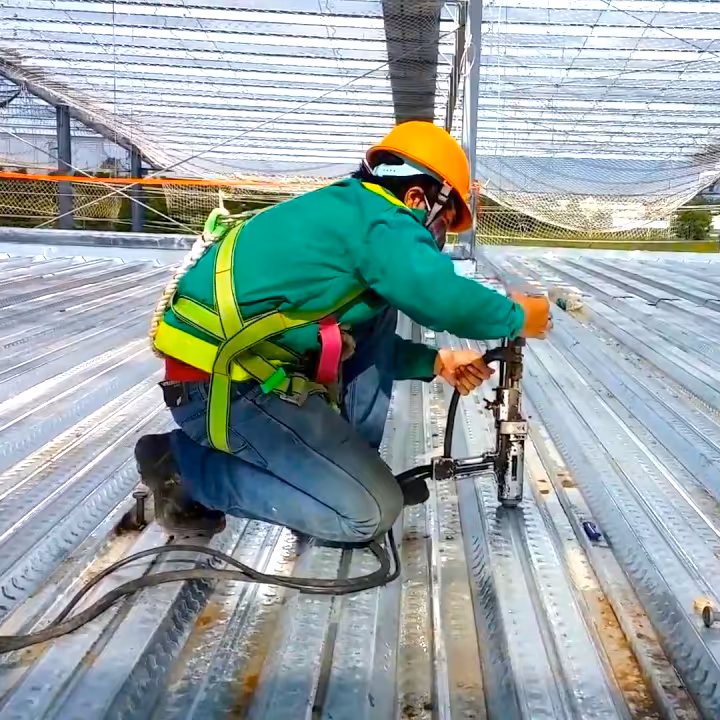

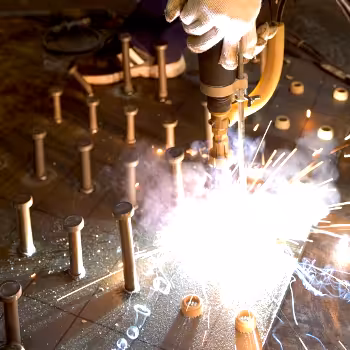

Se instalan mediante soldadura por arco o descarga capacitiva, generando una unión permanente, segura y de alta resistencia.
Aplicaciones principales
- Construcción de edificios metálicos
- Puentes y viaductos
- Plataformas industriales
- Sistemas de losa colaborante
- Estructuras prefabricadas
Características técnicas
- Material
- Acero al carbono Q235 (Es el acero con mayor capacidad de fusión que existe)
- Norma de estándar de calidad
- ISO 13918
- Diámetros comunes
- De ½ a 1 pulgadas
- Largos
- De 2 a 10 pulgadas (Según el requerimiento)
- Instalación
- Soldadura de tipo Drawn Arc
- Resistencia a tracción
- ~65,000 PSI
- Fluencia
- ~51,000 PSI
Ventajas del sistema
- Alta resistencia estructural (Corte y tracción)
- Instalación rápida (De 2 a 6 pernos por minuto)
- Reducción de costos de obra
- Unión permanente sin explosiones, lo cual evita perforaciones innecesarias
- Optimización en el uso de acero en estructuras
¿Cómo funciona?
El perno se suelda a la viga metálica y queda embebido en el hormigón, permitiendo transferir las fuerzas de corte entre ambos materiales.
Esto genera una acción compuesta, aumentando la rigidez y capacidad de carga de la estructura.
- Fabricación y suministro
- Medidas estándar y especiales
- Asesoría técnica
- Equipos para instalación
